A substituição de uma tomada elétrica, embora pareça uma tarefa simples, exige conhecimento técnico e, acima de tudo, rigorosos protocolos de segurança. Compreender como trocar tomada corretamente não é apenas uma questão de funcionalidade, mas de preservar a integridade da instalação elétrica e a segurança dos ocupantes. Este guia detalhado abordará desde os fundamentos da segurança elétrica até os pormenores da instalação, garantindo que mesmo um entusiasta do faça-você-mesmo possa executar a tarefa com confiança e em conformidade com as normas brasileiras.
Segurança Elétrica: O Pilar de Qualquer Intervenção
Qualquer trabalho envolvendo eletricidade demanda atenção máxima à segurança. Ignorar os procedimentos corretos pode resultar em choques elétricos, curtos-circuitos, incêndios e, em casos extremos, fatalidades. A eletricidade não perdoa erros; portanto, a prudência é a sua principal ferramenta.
Desligando a Energia: O Primeiro e Mais Crítico Passo
Antes de tocar em qualquer componente elétrico, é imperativo desligar a energia. Localize o quadro de distribuição de circuitos (QDC) da sua residência. Identifique o disjuntor correspondente ao circuito da tomada que será substituída. Se não houver identificação clara, desligue o disjuntor geral. A ausência de energia deve ser confirmada com um testador de voltagem ou multímetro na própria tomada. Jamais confie apenas na sensação visual ou na ausência de luzes.
- Disjuntor Geral: Garante que toda a instalação esteja desenergizada, ideal para quem não tem certeza do circuito específico.
- Disjuntor do Circuito: Desliga apen permitindo que outras áreas da casa permaneçam energizadas.
Equipamentos de Proteção Individual (EPIs) Essenciais
Mesmo com a energia desligada, o uso de EPIs é indispensável para proteção contra eventuais falhas ou energização acidental. A Norma Regulamentadora 10 (NR-10) estabelece diretrizes claras para trabalhos com eletricidade, e embora o contexto doméstico não exija a mesma formalidade, a lógica de proteção permanece.
- Luvas Isolantes: Protegem contra choques elétricos residuais ou acidentais.
- Óculos de Segurança: Protegem os olhos contra faíscas ou detritos.
- Ferramentas Isoladas: Chaves de fenda, alicates e outras ferramentas devem possuir cabos isolados para evitar a condução de corrente.
- Calçados com Solado de Borracha: Oferecem isolamento adicional do solo.
Compreendendo os Padrões e Componentes Elétricos
O Brasil adota o padrão de tomadas e plugues NBR 14136, que visa aumentar a segurança e padronizar as conexões elétricas. Entender este padrão, bem como os tipos de fios e terminais, é fundamental para uma instalação correta e segura.
O Padrão Brasileiro NBR 14136
Este padrão estabelece tomadas de três pinos (fase, neutro e terra) para a maioria das aplicações, com opções de 10A e 20A. A padronização minimiza o risco de conexões inadequadas e garante a presença do condutor de proteção (terra), essencial para a segurança de equipamentos e usuários. Ao substituir uma tomada antiga de dois pinos, é crucial verificar a presença da fiação de aterramento na caixa de parede. Se ausente, a instalação de uma tomada de três pinos sem o aterramento funcional pode gerar uma falsa sensação de segurança.
Identificação dos Condutores (Fios)
A correta identificação dos condutores é vital para a instalação. As cores seguem a ABNT NBR 5410, a norma de instalações elétricas de baixa tensão:
- Fase (L): Geralmente na cor preta, vermelha, marrom ou amarela. É o condutor que transporta a corrente elétrica.
- Neutro (N): Exclusivamente na cor azul-claro. É o condutor de retorno da corrente em sistemas monofásicos e bifásicos.
- Terra (PE): Exclusivamente nas cores verde ou verde e amarelo (bicolor). É o condutor de proteção, que desvia correntes de fuga para o solo, prevenindo choques.
Em instalações mais antigas, a padronização de cores pode não ter sido seguida. Nesses casos, o uso de um multímetro para identificar cada condutor é indispensável.
Tipos de Tomadas e Suas Aplicações
A escolha da tomada correta depende da necessidade e da capacidade do circuito:
- Tomada Simples: Uma única saída, ideal para locais com pouca demanda.
- Tomada Dupla ou Tripla (Monobloco): Oferecem múltiplas saídas em uma única peça. São mais seguras e estéticas do que o uso de adaptadores e benjamins, que podem sobrecarregar o circuito. Ao optar por uma tomada dupla ou tripla, certifique-se de que a capacidade do circuito suporte a carga total dos equipamentos a serem conectados. Para ambientes que exigem múltiplas conexões e um design integrado, como em uma decoração de área de lazer, estas opções são ideais.
- Tomadas de 20A: Possuem furos maiores e são destinad como micro-ondas, secadores de cabelo e ar-condicionado. Devem ser instaladas em circuitos dedicados com fiação e disjuntores adequados.
Ferramentas e Materiais Essenciais para a Substituição
Ter as ferramentas certas não só facilita o trabalho, mas também garante a segurança e a qualidade da instalação. Utilize sempre ferramentas em bom estado e com isolamento adequado.
Lista de Ferramentas Indispensáveis
- Chave de Fenda e Phillips Isoladas: Para soltar e apertar parafusos.
- Alicate de Corte e de Bico Isolados: Para cortar e manipular fios.
- Decapador de Fios (Desencapador): Essencial para remover o isolamento dos fios sem danificar os condutores.
- Multímetro ou Testador de Voltagem: Para confirmar a ausência de energia e identificar os condutores.
- Fita Isolante: Para isolar conexões ou emendas, se necessário.
- Estilete (opcional): Para ajustes finos no acabamento.
Materiais Necessários
- Nova Tomada: Escolha um modelo compatível com o padrão NBR 14136, com a amperagem (10A ou 20A) adequada ao uso.
- Espelho (Placa de Acabamento): Geralmente acompanha a tomada, mas verifique a compatibilidade.
- Fiação (se necessário): Em caso de necessidade de extensão ou substituição de cabos, utilize fios com bitola (seção transversal) adequada à corrente elétrica do circuito, conforme a NBR 5410.
- Conectores (Bornes) de Emenda (opcional): Para emendas seguras e profissionais, evitando o uso excessivo de fita isolante.
O Processo de Substituição: Passo a Passo Detalhado
Com a segurança garantida e os materiais à mão, podemos prosseguir com a substituição da tomada. Siga cada etapa com precisão, sem pressa.
1. Desligamento e Verificação da Energia
Reafirme este passo: vá ao QDC e desligue o disjuntor correspondente à tomada ou o disjuntor geral. Retorne ao local da tomada e utilize o multímetro ou testador de voltagem para confirmar a ausência total de corrente nos terminais. Teste entre fase e neutro, fase e terra, e neutro e terra. A segurança é inegociável.
2. Remoção da Tomada Antiga

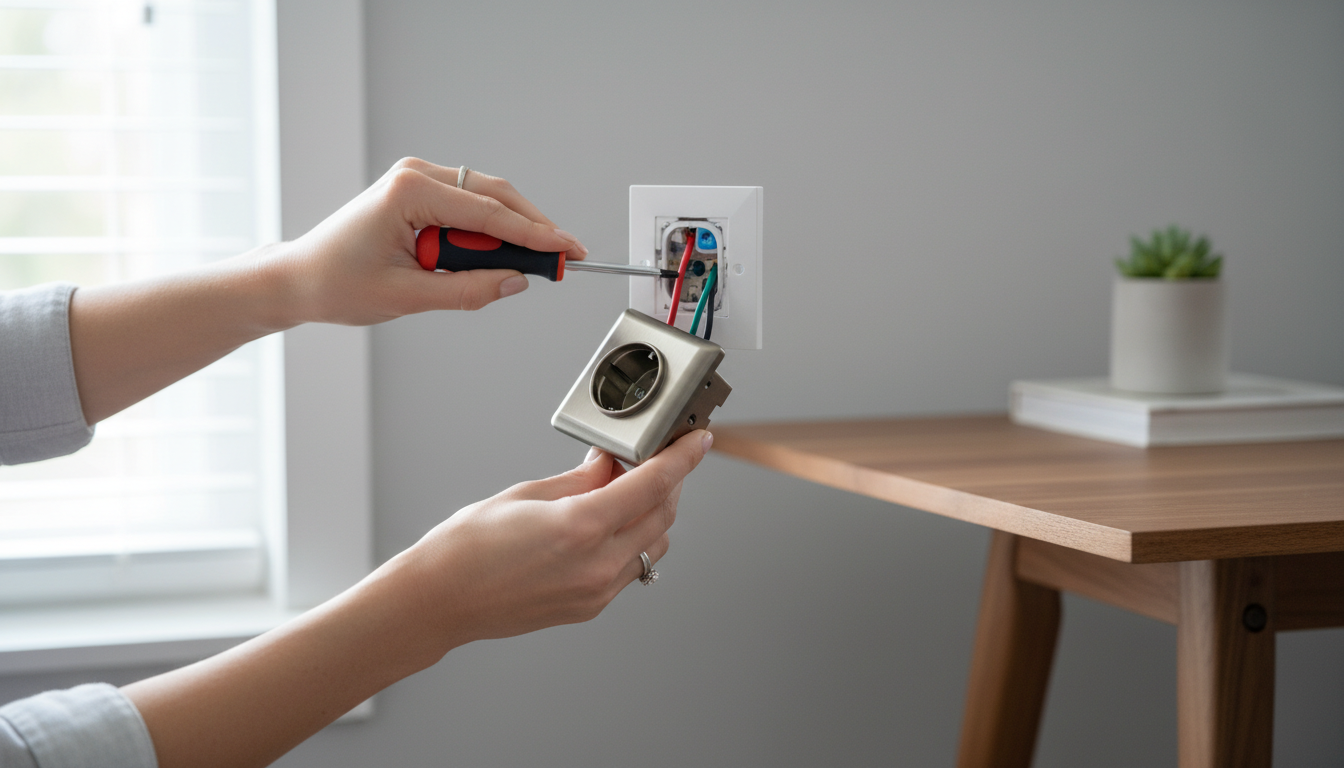

Com a energia desligada, use a chave de fenda para remover o espelho (placa de acabamento) da tomada antiga. Em seguida, desparafuse os parafusos que fixam a tomada à caixa de parede. Com cuidado, puxe a tomada para fora da caixa, expondo os fios conectados aos seus terminais. Anote a posição de cada fio (fase, neutro, terra) ou tire uma foto para referência. Desparafuse os terminais e desconecte os fios da tomada antiga.
3. Preparação dos Fios
Verifique o estado dos fios expostos. Se estiverem oxidados, danificados ou com isolamento comprometido, corte a ponta e decape cerca de 1 a 1,5 cm do isolamento, utilizando o desencapador de fios. Certifique-se de que as pontas dos fios estejam limpas e sem fios soltos. A bitola do fio deve ser adequada à amperagem da tomada e do circuito. Para tomadas de 10A, geralmente utiliza-se fiação de 2,5 mm², enquanto para 20A, 4,0 mm² ou superior é o padrão.

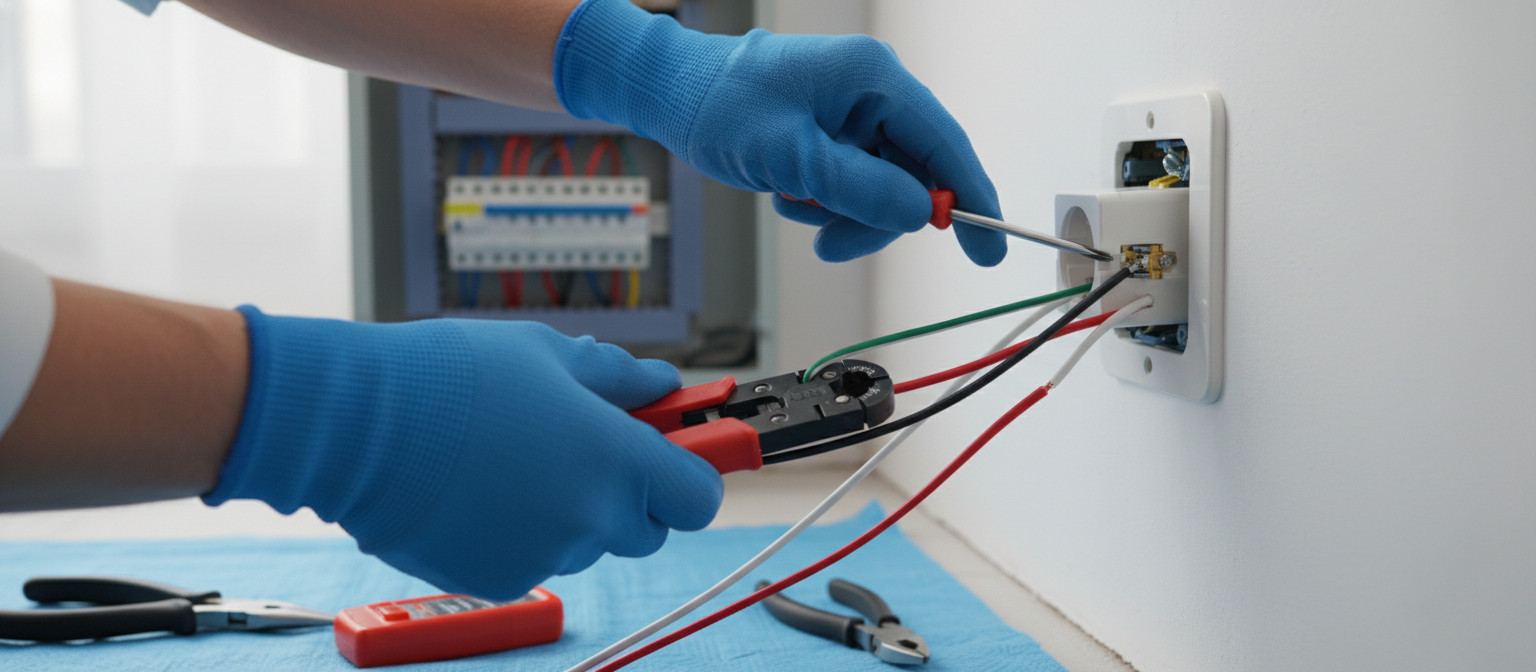

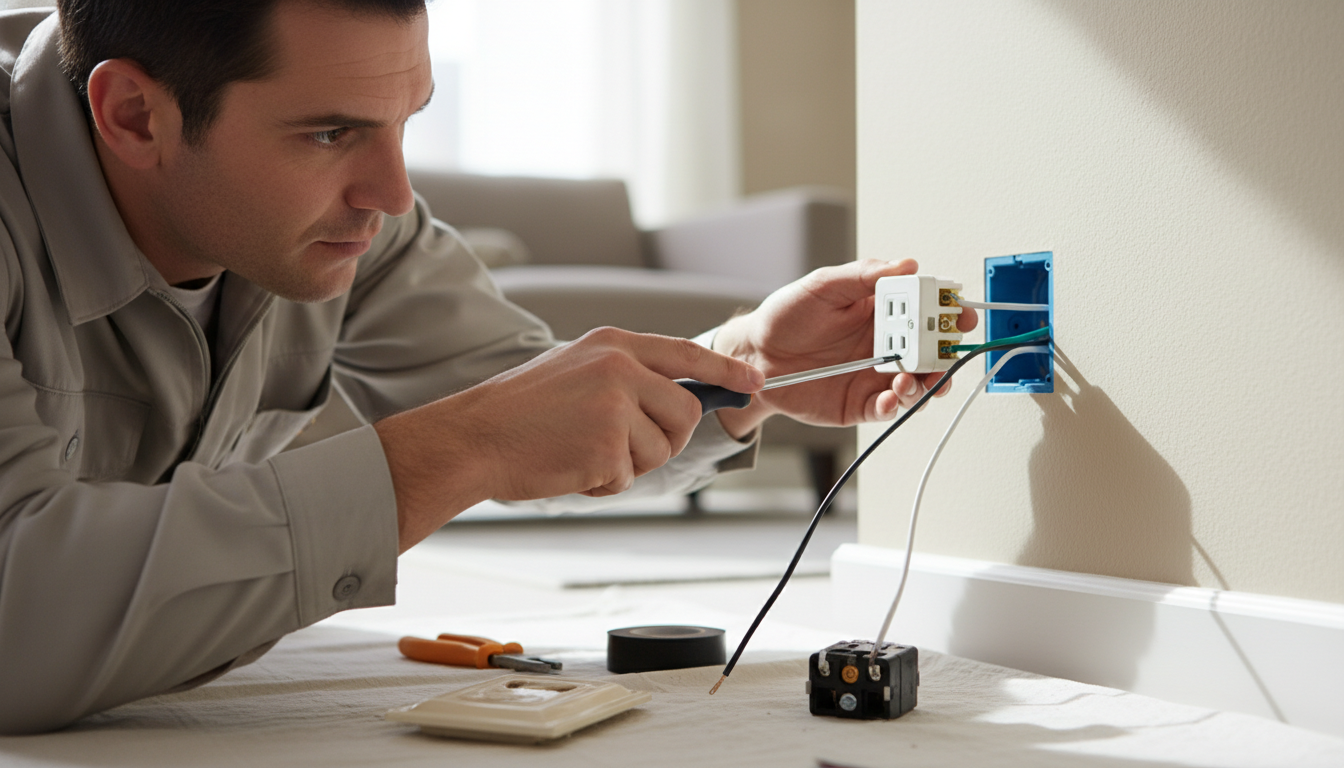

4. Conexão da Nova Tomada
A nova tomada terá terminais identificados. Conecte os fios conforme a padronização:
- Fio Fase: Conecte ao terminal L (linha ou fase).
- Fio Neutro: Conecte ao terminal N (neutro).
- Fio Terra: Conecte ao terminal PE (proteção ou terra).
Aperte firmemente os parafusos dos terminais para garantir um bom contato elétrico e evitar aquecimento ou mau funcionamento. Fios mal conectados são uma causa comum de problemas elétricos. Dobre os fios cuidadosamente para dentro da caixa de parede, evitando que fiquem esmagados ou com o isolamento danificado.

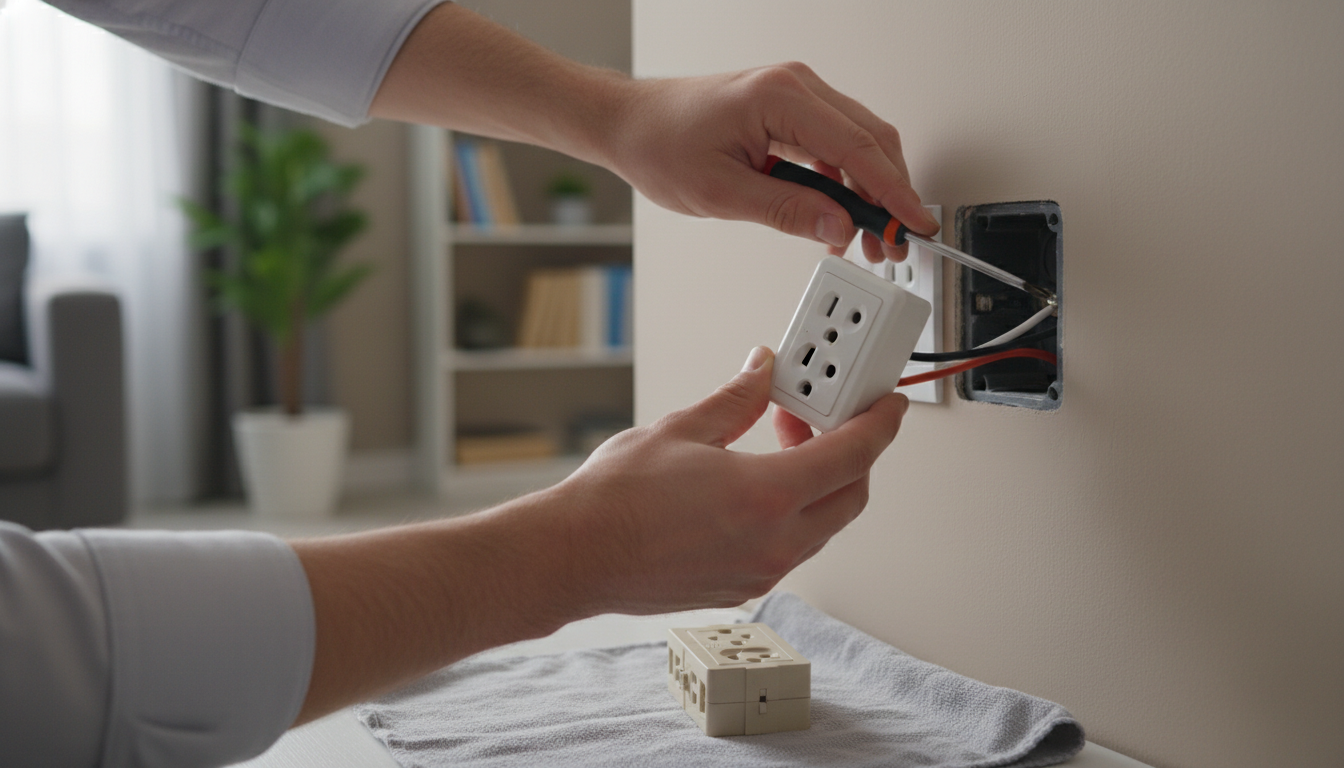

5. Fixação e Finalização
Posicione a nova tomada na caixa de parede e fixe-a com os parafusos apropriados. Não aperte excessivamente para não danificar a tomada ou a caixa. Encaixe o espelho (placa de acabamento) na tomada, garantindo que esteja nivelado e bem ajustado à parede. Este é um detalhe importante para a segurança e conforto do ambiente, especialmente em casas com crianças.
6. Teste e Verificação Final
Retorne ao QDC e reenergize o circuito, ligando o disjuntor. Utilize o multímetro ou um testador de tomada para verificar se a tomada está funcionando corretamente e se a polaridade (fase/neutro) e o aterramento estão corretos. Plugue um aparelho de baixa potência para um teste funcional. Observe se há qualquer sinal de aquecimento ou cheiro de queimado. Se tudo estiver em ordem, a substituição foi bem-sucedida.
Cenários Comuns e Desafios na Substituição de Tomadas
A substituição de tomadas pode apresentar particularidades que exigem atenção extra. Lidar com essas situações de forma adequada garante a segurança e a funcionalidade da instalação.
Tomada Antiga (2 pinos) por Nova (3 pinos)
Este é um dos cenários mais frequentes. Se a instalação antiga não possui o fio terra, a substituição por uma tomada de 3 pinos não trará o benefício de segurança do aterramento. A solução ideal seria a instalação de um novo circuito com fio terra, o que geralmente requer a intervenção de um eletricista qualificado. Alternativamente, pode-se instalar uma tomada de 2 pinos (se ainda permitida para a aplicação específica) ou uma de 3 pinos, ciente de que o pino terra não estará conectado, sendo uma medida paliativa e menos segura.
Tomada Simples por Dupla ou Tripla
Ao converter uma tomada simples em dupla ou tripla, é fundamental avaliar a capacidade do circuito. Multiplicar o número de saídas sem considerar a carga total dos aparelhos a serem conectados pode levar à sobrecarga do circuito, desarme do disjuntor ou, em casos graves, incêndios. Verifique a bitola da fiação e a capacidade do disjuntor. Se a soma das potências dos aparelhos exceder a capacidade do circuito, a fiação e o disjuntor devem ser dimensionados e substituídos, o que é um trabalho para um profissional.
Incompatibilidade de Plugue e Tomada (Troca de Cabo)
Quando o plugue de um aparelho é incompatível com a tomada, a solução mais segura é substituir o cabo de energia do aparelho, se for removível e a substituição for técnica e legalmente permitida pelo fabricante. Utilizar adaptadores e benjamins de forma indiscriminada pode ser perigoso, especialmente com aparelhos de alta potência. Se a troca do cabo não for viável ou segura, a instalação de uma tomada compatível com o plugue do aparelho é a alternativa mais indicada, sempre respeitando a amperagem. Em sistemas de casa inteligente, a compatibilidade é crucial, e soluções como Zigbee podem oferecer adaptadores inteligentes, mas a base elétrica deve ser robusta.
Problemas Comuns Pós-Instalação
- Tomada Não Funciona: Verifique o disjuntor, a conexão dos fios nos terminais e a integridade da fiação.
- Curto-circuito (Disjuntor Desarma): Geralmente indica um contato indevido entre fase e neutro, fase e terra, ou um fio solto tocando a carcaça metálica da tomada. Desligue a energia imediatamente e revise as conexões.
- Aquecimento da Tomada: Sinal de mau contato, sobrecarga ou fiação subdimensionada. É um risco sério de incêndio e deve ser investigado e corrigido com urgência.
Manutenção Preventiva e Boas Práticas Elétricas
A vida útil e a segurança de uma instalação elétrica não dependem apenas da correta instalação, mas também de uma manutenção preventiva e da adoção de boas práticas no dia a dia. A negligência pode transformar pequenos problemas em grandes riscos.
Inspeções Regulares
Periodicamente, verifique o estado das tomadas e plugues em sua residência. Procure por sinais de aquecimento (manchas escuras, cheiro de queimado), trincas, folgas na fixação ou fios expostos. Tomadas danificadas devem ser substituídas imediatamente. A inspeção visual é a primeira linha de defesa contra acidentes elétricos.
Evitando Sobrecargas
Nunca utilize “T”s (benjamins) ou extensões de forma permanente para conectar múltiplos aparelhos em uma única tomada, especialmente se forem de alta potência. Isso pode sobrecarregar o circuito, excedendo a capacidade da fiação e do disjuntor, levando ao aquecimento e ao risco de incêndio. Planeje a distribuição de tomadas de acordo com a demanda de cada ambiente. Para equipamentos de alta potência, como sistemas de recarga de veículos elétricos, a legislação de recarga de carros elétricos impõe requisitos específicos de infraestrutura.
Uso Correto de Extensões e Adaptadores
Extensões e adaptadores devem ser usados apenas temporariamente e com cautela. Verifique sempre a capacidade de corrente da extensão e dos aparelhos conectados. Nunca utilize extensões danificadas ou com fios desencapados. Evite passar extensões sob tapetes ou móveis, onde podem ser danificadas ou causar tropeços.
Quando Chamar um Profissional
Embora a substituição de uma tomada possa ser realizada por um entusiasta com conhecimento, há situações que exigem a intervenção de um eletricista qualificado. Se você se deparar com:
- Ausência de fio terra na instalação.
- Necessidade de alterar a bitola da fiação ou o disjuntor do circuito.
- Problemas persistentes de curto-circuito ou desarme de disjuntores.
- Sinais de problemas no quadro de distribuição.
- Qualquer situação em que se sinta inseguro ou sem o conhecimento técnico necessário.
A segurança da sua família e do seu patrimônio não tem preço. Um profissional pode diagnosticar e corrigir problemas complexos, garantindo que sua instalação elétrica esteja em conformidade com as normas e operando de forma segura e eficiente.
A capacidade de substituir uma tomada é uma habilidade valiosa, mas que deve ser exercida com o máximo respeito pela eletricidade. Ao seguir os protocolos de segurança, compreender os padrões técnicos e utilizar as ferramentas corretas, você não apenas garante a funcionalidade da sua instalação, mas também contribui para um ambiente doméstico mais seguro e durável. Lembre-se, a prevenção é sempre a melhor estratégia em qualquer intervenção elétrica. Em caso de dúvida, a consulta a um profissional qualificado é a decisão mais sensata e responsável.
Perguntas Frequentes
É realmente necessário desligar o disjuntor para trocar uma tomada?
Sim, é absolutamente necessário. Trabalhar com eletricidade energizada é extremamente perigoso e pode resultar em choque elétrico grave ou fatal. Desligar o disjuntor é o primeiro e mais crítico passo de segurança.
Posso trocar uma tomada antiga de 2 pinos por uma nova de 3 pinos se não tiver fio terra?
Você pode instalar fisicamente a tomada de 3 pinos, mas o pino terra não estará conectado, o que significa que o benefício de segurança do aterramento não será efetivo. É mais seguro ter o aterramento funcional ou, se não for possível, estar ciente da ausência de proteção.
Qual a diferença entre uma tomada de 10A e uma de 20A?
A tomada de 10A é para aparelhos de menor potência e possui furos menores. A de 20A é para aparelhos de maior potência (como micro-ondas, secadores) e possui furos maiores. É crucial que a fiação e o disjuntor do circuito sejam compatíveis com a amperagem da tomada de 20A.
O que fazer se a tomada nova não encaixar na caixa de parede antiga?
Verifique se a caixa de parede é do padrão 4×2 (retangular) ou 4×4 (quadrada). A maioria das tomadas modernas é projetada para o padrão 4×2. Se a caixa for muito antiga ou de um padrão diferente, pode ser necessário substituí-la, o que é um trabalho mais complexo e pode exigir um profissional.
Quando devo chamar um eletricista profissional?
Sempre que houver dúvidas sobre a segurança, a complexidade da instalação (como ausência de fio terra, necessidade de redimensionamento de fiação/disjuntor), ou se você não se sentir confortável para realizar o trabalho. A segurança elétrica é primordial e não deve ser comprometida.
Referências
ABNT. NBR 14136: Plugues e tomadas para uso doméstico e análogo até 250 V c.a. – Padronização. Disponível em: https://www.abnt.org.br/.
ANEEL. Segurança com Eletricidade. Disponível em: https://www.gov.br/aneel/pt-br/assuntos/seguranca-com-eletricidade.
Ministério do Trabalho e Emprego. NR 10 – Segurança em Instalações e Serviços em Eletricidade. Disponível em: https://www.gov.br/trabalho-e-emprego/pt-br/servicos/seguranca-e-saude-no-trabalho/normas-regulamentadoras/nr-10.
PROTESTE. Tomadas: saiba qual é o padrão brasileiro e como usá-lo corretamente. Disponível em: https://www.proteste.org.br/eletroeletronicos/tv-video/noticia/tomadas-saiba-qual-e-o-padrao-brasileiro-e-como-usa-lo-corretamente.
Wikipedia. Padrão brasileiro de plugues e tomadas. Disponível em: https://pt.wikipedia.org/wiki/Padr%C3%A3o_brasileiro_de_plugues_e_tomadas.
